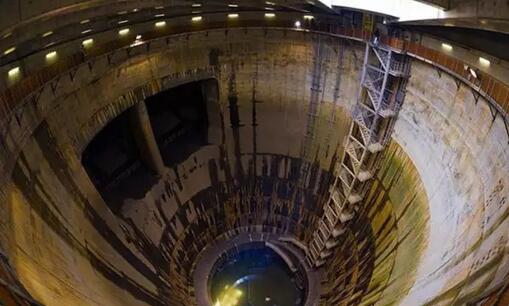

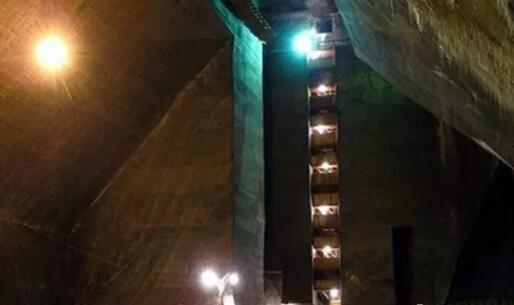

作為世界上最大最宏偉的排水系統，日本的排水技術肯定是值得我們學習的，我們先來看看日本的“地下宮殿”，再來一起分析下它的排水技術。
一、什么是排水？
在日本，排水的定義是“排除在建筑物及其用地內產生的污水、雜排水、雨水、特殊排水等所有所廢棄的水”。污水是指來自大便器和小便器等的排水，除污水、雨水及特殊排水以外的其他排水統稱為雜排水。
二、排水設備和性能要求
用于排水的設備為排水設備。排水設備的基本性能要求為：不堵塞，不散發臭氣，使用后的水可順利排出。
從衛生器具排水口至排水管系的排水管道也是排水管系內臭氣向衛生器具排水口外逸的管道。這種臭氣由硫化氫、吲哚等組成，會嚴重污染室內空氣。為此，需要一個既能排水又能阻斷空氣的雙重功能的裝置，這就是水封式存水彎。存水彎的種類和各部分的名稱見圖1和圖2。
三、存水彎水封破壞的原因
日本認為存水彎水封破壞的原因有五個：
1.抽吸作用
2.濺出作用：這是由于排水管內的壓力變動而產生的現象，抽吸作用和濺出作用與排水系統整體結構有關，所以在工程設計時應比其他破壞水封的現象更應引起重視。
3.自虹吸作用：采用S形存水彎或p形存水彎的洗臉盆等衛生器具，在滿水時放水，由于存水彎的排水管在滿流情況下，所以會引起自虹吸現象，導致存水彎內水封破壞。
4.蒸發作用：水封在流入側和流出側有兩個和大氣接觸的水面，有水面就有蒸發。和排水管連接的流出側較為潮濕，其蒸發量小于流入側。流入側的蒸發量和氣溫、濕度、氣流等空氣條件以及排水管長度等有關，據實驗，流入側的蒸發損失在空調房間約為O.7mm/d;在無空調房間約為O.2mm~O.6mm/d。
5.毛細管現象：在存水彎溢水口位置跨掛線頭時，會因毛細管現象而造成水封破壞。水封損失情況和存水彎形狀、管徑、水封形式、線頭的種類、根數和附著狀態有關。據日本有關實驗，管徑為25mm的存水彎附有丙烯晴線頭時，1個線頭約14小時，3個線頭約6小時后，存水彎的水封就會破壞。水封破壞原因示例見圖3--圖6。
存水彎破壞的5種原因中，抽吸作用和濺出作用是主要的，需要充分展開敘。
四、排水立管內工況
通常排水立管的上部和，空氣壓力為負壓，底部為正壓。在排水立管的總高度內，有幾個管段需要引起注意：
1.排水橫支管接入排水立管的區段。來自排水橫支管的水進入排水立管時會遮斷立管斷面，形成水舌。阻斷上升氣流通道，并使立管水流在一定區段內呈紊流狀態。
2.排水橫支管接入排水立管的下方區段。排水橫支管水流進入排水立管并流經一定長度后，排水立管內的水流可以看成是固定不變的，這相仿于我于我國終限長度和終限流速的概念。
3.排水立管底部。排水立管的水流在底部流入橫干管，出于水流方向的改變，水流速度的減小，水流在彎頭處形成水躍和整水現象，管道內里正壓趨勢。
五、應對措施
在日本，防止水封破壞的對策，主要有兩種方法：
1.采用對管內壓力變化有良好性能的存水彎。具體措施是增大水封深度或增大斷面面積比值（流出面斷面面積：流入面斷面面積）。水封深度日本規定不得小于50mm.不得大于lOOmm。斷面面積比值應大于1，該值對加強水封效果有較大影響，但目前在日本還缺乏更具體的規定。當斷面面積比值小于l時，存水彎有必要加大水封深度。
2.減少排水管系內的壓力變化。<1>采用完善的通氣系統；<2>加大排水管管徑；<3>采用特殊管件
六、特殊單立管排水系統
特殊單立管排水系統是只保留伸頂通氣管，而省略了其他通氣管，但系統仍擁有與雙立管排水系統相同功能的排水系統。由于省略了通氣立管，所以排水立管兼有排水功能和通氣功能，因此確保排水立管的通氣斷面非常重要，而可能阻塞排水立管通氣斷面的主要部位在排水橫支管的合流部位和排水立管底部。
為解決排水立管與排水橫支管的連接處通氣斷面的保證，日本采用AD細長接頭。為解決排水立管與排水橫干管連接處通氣斷面的保證，日本采用AD底部接頭。
七、管道連接
為使排水系統排水暢通，除了在管材和管件上采取措施外，管道連接也十分重要。對于橫干管，向本規定直徑比排水立管大一級，含大便器和洗衣機排水的排水橫管管徑應在125mm及以上，排水樓層在10層以上時，管徑需放大至150mm及以上。
八、實驗塔
日本的排水技術與我國的排水技術有一個很大的不同點在于實驗，在日本有四個建筑高度為50m及以上的實驗塔，塔的每層設置有大便器、浴盆、洗臉盆等衛生器具，立管從上至下敷設，管材有鑄鐵、塑料、有機玻璃等多種材質，管道接口采用卡箍連接，便于管道為不同測試內容的更換，測試儀表先進，流量和壓力用傳感器直接反映在底層的觀測室。排水立管道水能力、管系內壓力工況變化、水封保護高度要求、新型管件性能、衛生器具排水性能、洗滌劑排水實驗等無一不經過測試得到驗證，不似我們有的數據來自圍外規范，有的只有定性概念而缺乏定量數值，不同規范之間出現的種種矛盾，究其根源在于缺少必要的實驗。
我國現行規范的“排水”章，其內容落后于“給水”和“熱水供應”，其原因也在于此，因此對照日本國的排水技術，我們有必要再次呼吁，我國的排水技術要從基礎課題的實驗著手，扎扎實實地打好基礎，才能根本改觀建筑排水的現狀。
